Diseño innovador de PRV con piloto: diseño único sin tuberías de conducción y construido para prevenir daños por alta presión

El Modelo BTR/BFR, una válvula reductora de presión con control piloto, reduce la presión del flujo de entrada a la presión de salida deseada. La válvula reductora de presión (PRV) puede prevenir daños en las tuberías causados por presiones elevadas. Su diseño único de pistón, que elimina la necesidad de tuberías de conducción externas, le proporciona un tamaño compacto, facilitando el transporte y el montaje. El control piloto simple permite el ajuste de la presión directamente en el sitio de instalación.

Características y beneficios clave de la válvula reductora de presión con control piloto

• Sin tuberías de conducción, tamaño compacto para facilitar el transporte, la instalación, el mantenimiento y la reparación.
• Mantiene la presión de salida independientemente de las fluctuaciones de la presión de entrada.
• La válvula reductora de presión es adecuada para líquidos y gases de uso general.
• Instalación conveniente, puede montarse horizontal o verticalmente.
• Amplio rango de capacidad para manejar la presión del suministro local de agua y ajustarse a especificaciones específicas de bombas.
• El piloto de ajuste permite una regulación de presión fácil y calibrada.
• Mantenimiento sencillo, kits de mantenimiento disponibles bajo solicitud.

¿Cuáles son las ventajas de las válvulas reductoras de presión tipo pistón Z-Tide en comparación con las válvulas reductoras de presión tipo diafragma?

• Amplias opciones de materiales: Disponibles en hierro fundido, hierro dúctil, bronce, acero inoxidable 304 y acero inoxidable 316, ofreciendo mayor durabilidad y compatibilidad química.
• Mayor capacidad de caudal: Diseñadas con una cámara de mayor tamaño, proporcionando mayores caudales y mejor eficiencia del sistema.
• Diseño sin tuberías de conducción: No requiere tuberías externas, lo que simplifica la instalación y el mantenimiento.
• Amplio rango de tamaños: Disponibles desde 1,5’’ hasta 56’’, adecuadas para aplicaciones pequeñas y de gran escala.
• Instalación flexible: Pueden instalarse horizontal o verticalmente, adaptándose a diferentes configuraciones de tuberías.
• Calidad certificada: Cumplen con estándares internacionales y cuentan con certificaciones UL, WRAS, CE y ATEX, garantizando confiabilidad y cumplimiento en diversos entornos industriales.

Referencia de proyecto: Estación reductora de presión para aplicaciones mineras en Sudáfrica

En una estación reductora de presión para minería en Sudáfrica, el cliente adoptó nuestra válvula reductora de presión con control piloto (Modelo BFR, 6") y la válvula de alivio de presión con control piloto (Modelo BFL, 4") para estabilizar el flujo de alta presión dentro del sistema de tuberías. Estas válvulas, fabricadas en hierro dúctil con extremos bridados, están diseñadas para entornos industriales exigentes, garantizando resistencia y durabilidad bajo las duras condiciones de la minería.

El Modelo BFR presenta una estructura de pistón única que elimina las tuberías de conducción, lo que la hace compacta y fácil de mantener. Su sistema de control piloto permite ajustes precisos de presión en sitio. En conjunto, las válvulas BFR y BFL protegieron la tubería minera contra sobrecargas de presión, ofreciendo un rendimiento excepcional y confiabilidad a largo plazo en una aplicación crítica.

Preguntas frecuentes (FAQ) sobre la válvula reductora de presión tipo piloto

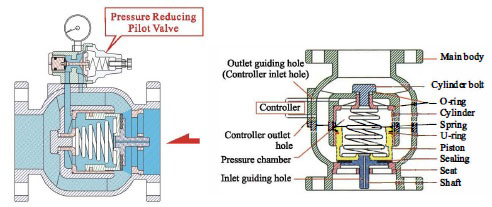

P1: ¿Cómo funciona una válvula reductora de presión con control piloto?

El pistón dentro de la válvula se mueve en respuesta a los cambios de presión. Un sistema de control piloto permite un ajuste preciso de la presión de salida. Cuando la presión de entrada supera el valor ajustado, el pistón se cierra ligeramente para reducir la presión; cuando la presión de entrada disminuye, se abre para mantener la presión de salida deseada.

P2: ¿Puede instalarse una válvula reductora de presión con control piloto de forma horizontal o vertical?

Sí, las válvulas reductoras de presión tipo piloto están diseñadas para una instalación versátil. Pueden montarse horizontal o verticalmente, según el diseño de la tubería y las limitaciones de espacio.
