Diseño compacto sin tuberías de conducción que protege las tuberías contra picos de presión y sobrepresión

El Modelo BTL / BFL, una válvula de alivio de presión con control piloto, funciona como un dispositivo de seguridad para proteger las tuberías contra picos de presión o sobrepresión. La válvula de alivio de presión mantiene una presión segura del suministro de agua dentro de la tubería, evitando aumentos repentinos de presión que podrían dañar el sistema, al liberar el exceso de presión.

¿Cómo ajustar una válvula de alivio de presión tipo pistón?

Paso 1: Abrir la válvula aguas arriba.

Paso 2: Aflojar la tuerca de bloqueo del tornillo de ajuste del controlador y girar el tornillo en sentido antihorario hasta obtener la presión de salida más baja.

Paso 3: El manómetro de la válvula indicará la presión de entrada.

Paso 4: Girar el tornillo de ajuste del controlador en sentido horario hasta alcanzar la presión requerida.

Paso 5: Apretar la tuerca de bloqueo.

Características y beneficios clave de la válvula de alivio de presión tipo pistón

• Sin tuberías de conducción, tamaño compacto para facilitar el transporte, la instalación, el mantenimiento y la reparación.
• Libera la presión cuando la presión de la tubería supera el valor ajustado.
• La válvula de alivio de presión es adecuada para líquidos y gases de uso general.
• Instalación conveniente, puede montarse horizontal o verticalmente.
• Amplio rango de capacidad para manejar la presión del suministro local de agua y ajustarse a especificaciones específicas de bombas.
• El piloto de ajuste permite una regulación de presión fácil y calibrada.
• Mantenimiento sencillo; kits de mantenimiento disponibles bajo solicitud.

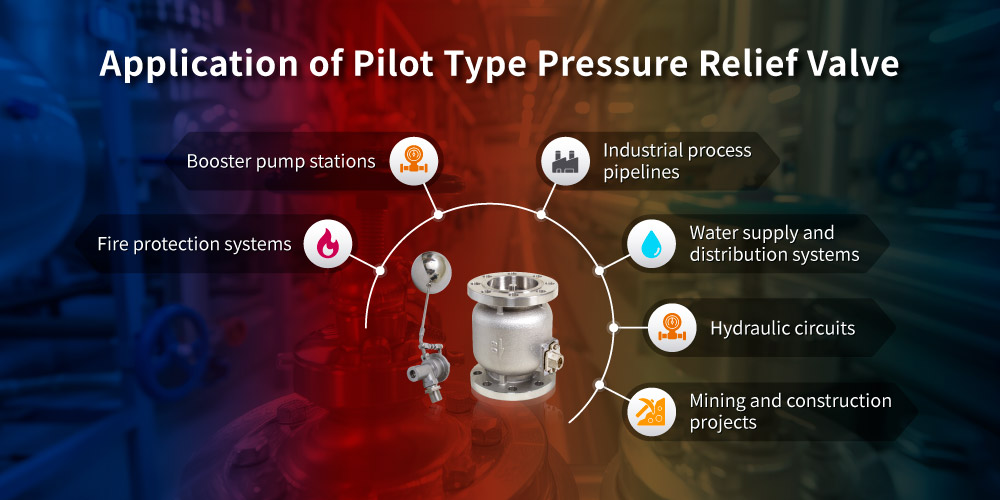

¿Por qué elegir la válvula de alivio de presión tipo pistón Z-Tide para sistemas hidráulicos industriales de alta presión?

Nuestras válvulas de alivio de presión tipo pistón están diseñadas para proporcionar una protección precisa y confiable contra la sobrepresión en sistemas industriales, municipales e hidráulicos.

• Alivio de presión preciso: Mantiene la seguridad del sistema al liberar el exceso de presión cuando la presión de entrada supera el valor ajustado.
• Diseño de pistón: Garantiza durabilidad a largo plazo y un rendimiento confiable bajo condiciones de alta presión.
• Diseño compacto y sin tuberías de conducción: Simplifica la instalación, el transporte y el mantenimiento, ahorrando espacio en los sistemas de tuberías.
• Instalación flexible: Puede instalarse horizontal o verticalmente para adaptarse a diferentes configuraciones de tuberías.
• Amplias opciones de materiales: Disponible en hierro fundido, hierro dúctil, bronce y acero inoxidable (304 / 316) para compatibilidad química y resistencia a la corrosión.
• Alta capacidad de caudal: La gran cámara interna permite mayores caudales en comparación con las válvulas tipo diafragma.

Referencia de proyecto: Válvula de alivio de presión tipo pistón instalada en la estación de bombeo de Karachi, Pakistán

El cliente en Pakistán buscaba una válvula de alivio de presión de alto caudal adecuada para su instalación en la estación de bombeo de Karachi. Seleccionaron la válvula de alivio de presión tipo pistón Z-Tide BFL con diseño sin tuberías de conducción.

La válvula de alivio de presión tipo pistón de 8”, de hierro fundido con extremos bridados, ofrece alta capacidad de caudal y una liberación automática y confiable de la presión para proteger las tuberías contra picos repentinos de presión, cumpliendo plenamente con las necesidades y expectativas del cliente.

El diseño sin tuberías externas permite una instalación flexible, reduce los riesgos de fuga y garantiza estabilidad y seguridad a largo plazo en las operaciones de suministro de agua.

Preguntas frecuentes (FAQ) sobre la válvula de alivio de presión tipo pistón

P1: ¿Las válvulas de alivio de presión tipo pistón son adecuadas para aplicaciones de alto caudal y alta presión?

Sí. Las válvulas de alivio tipo pistón son ideales para sistemas de alto caudal y alta presión, ya que ofrecen control estable, respuesta rápida y protección confiable contra picos de presión.

P2: ¿Cuáles son los beneficios del “diseño sin tuberías de conducción” de las válvulas de alivio de presión tipo pistón?

El diseño sin tuberías externas elimina la necesidad de conductos adicionales, ofreciendo:

• Instalación más sencilla
• Menor riesgo de fugas
• Estructura más compacta y duradera
• Mantenimiento reducido

Esto garantiza una operación segura, limpia y de larga duración
